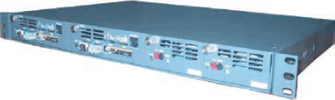

Ethernet LOOP-BOX
ODN-356
本システムは、基幹系ネットワークのテストポイント（Pingポイント、折返しポイント）に設置して、ネットワーク品質を測定するための試験装置です。
装置分類
ネットワーク機器
接続構成
単体
伝送路IF
10BASE-T／100BASE-TX,
1000BASE-SX
端末側IF
なし
電源
AC100V,
DC-48V
10／100BASE、1000BASE-SX対応（FE2ポートまたはFE／GbE各1ポート）
SAとDAのMACアドレスを入替て、パケットを折り返します。
MACアドレスは、スイッチ設定により8個のMACアドレスから選択可能です。
IPアドレスを設定することにより、Pingにも対応可能です。また、同一ポートで折り返し とPing応答の対応が可能です。
1Uサイズに、2枚（1枚に2ポート搭載）のパッケージを搭載可能です。
電源はDC48V、またはAC100Vに対応しています。
構成例
主な仕様
| 項 目 | 仕 様 | 備 考 | ||
| FE対応盤 | GbE対応盤 | |||
| 温度 | 0℃～+40℃ | |||
| 湿度 | 20%～85% | |||
| 電源入力 | DC-48V(+5/-6V) AC100V (±10%) |
二重化構造 | ||
| 消費電力 | DC-48V：30W以下 AC100V：50VA以下 |
|||
| 外形寸法 | 44(H)×430(W)×300(D)mm 以下 | |||
| LAN インタフェース |
ポート数 | 2ポート 2ポートとも10／100ポート |
2ポート 1ポートはGbE、1ポートは10／100ポート |
|
| 規格 | 10／100BASE-TX | 1000BASE-SX 10／100BASE-TX |
||
| 接続モード | 全二重／半二重 | 全二重のみ | ||
| 透過パケット長 (折返し動作) |
64byte～1600byte | 10／100BASE：64byte～1600byte 1000BASE-SX：64byte～9600byte |
||
| コネクタ形状 | 10／100BASE RJ-45 | 1000BASE-SX LC型光ファイバコネクタ 10／100BASE-TX RJ-45 |
||
| 適用ケーブル | 10／100BASE カテゴリ5 | 1000BASE-SX GI型 10／100BASE-TX カテゴリ5 |
||
