中継機能付きセンサー用LoRa®エンドデバイス

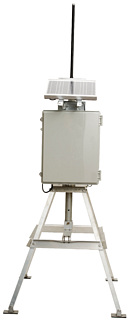

OiNET-965
OiNET-965はアナログ入力や接点入力を備えた中継機能付きセンサー用エンドデバイスです。
ローカルネットワークを構築して、アナログ出力を実装したセンサーからのデータ収集や、接点出力を実装したセンサーの監視が可能です。
また、バッテリーでの動作を考慮した低消費電力設計となっています。
装置分類
LoRa®エンドデバイス
接続構成
LoRa®SPN（中継機能対応）
伝送路IF
920MHz
端末側IF
アナログ入力,
接点
最大6ホップまで中継可能
標準アナログ入力4ポート／デジタル入力4ポート（パルスカウント1ポート、接点3ポート）
広い電源入力範囲（外部電源：DC+5V～+24V／バッテリー：DC+3V）
プログラミングは不要（コマンドによる設定のみで動作可能）

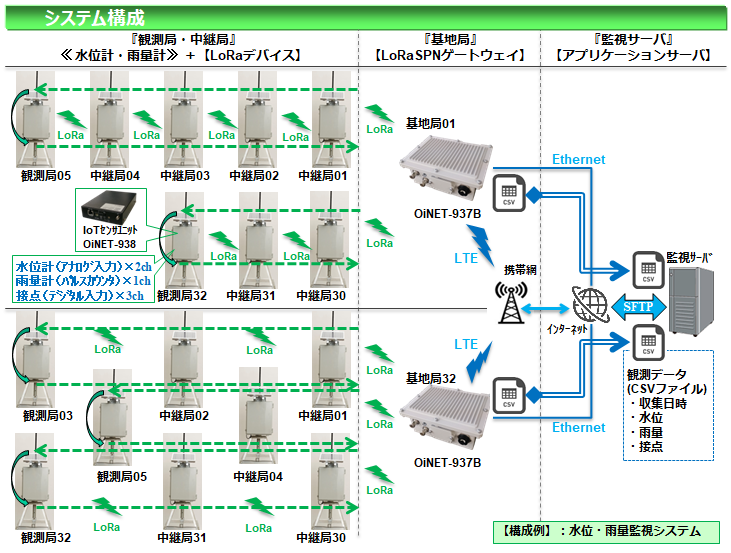

構成例
主な仕様
| 項目 | 基地局（OiNET-937B52） | 観測局・中継局（OiNET-965） |
| 最大装置構成 | 32台 | （基地局１台あたり）観測局と中継局の合計：32台 |
| 収集方式／間隔 | 基地局からのポーリング方式 / 10～60分（※設定により変更可能 / 構成により制限有） ・観測局：基地局からの要求に応じて観測データを収集後に基地局へ返送 ・中継局：設定したルーティング情報に従い基地局と観測局の通信を中継 |
|
| 通信インタフェース （対応キャリア） 外部インタフェース |
上位：Ethernet / LTE 対応SIMカード：標準SIM （Docomo、Docomo系MVNO） 下位：LoRa® |
上位：LoRa® ・AI アナログ入力（水位測定用等）×4：4～20ｍA 又は 0～5V ・DI パルスカウント（雨量測定用等）×1：パルス幅100ms以上 デジタル入力（接点）×3：無電圧接点入力 |
| 使用条件 IP保護等級 |
温度：-20℃～+50℃ 湿度：5%～95% IP保護等級：IP65 |
温度：-10℃～+50℃ 湿度：30%～90% IP保護等級：IP55（防水収容箱に設置） |
| 電源 | PoE給電 （IEEE802.3at / Alternative B） ※別途、PoEインジェクタが必要 |
外部電源：+12V 標準構成：太陽光パネル（10W出力） バッテリー（12V-20Ah） |
| サイズ／重量 | サイズ：250×190×115mm（突起物を含まず） 重量 ：3kg（アンテナ、取付金具を含まず） |
太陽光パネル（パネル、添付取付金具込み） サイズ：365（幅）×470（高さ）×327（奥行き） mm （取付金具含まず） 重量 ：6.1kg ED本体（バッテリー込み、添付取付金具込み） サイズ：350（幅）×462.4（高さ）×160（奥行き） mm （取付金具含まず） 重量 ：15kg |
※仕様および外観は改良のため予告なく変更されることがあります。 |
||
