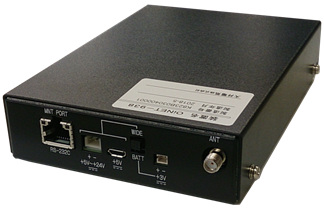

![OiNET-938[LoRaWAN®]](/sites/default/files/2019-10/OiNET-938_lorawan_imag.jpg)
センサー用LoRaWAN®エンドデバイス
OiNET-938
OiNET-938はアナログ入力や接点入出力を備えたLoRaWAN®仕様に準拠したLoRaWAN®準拠デバイスです。
アナログ出力を実装したセンサーからのデータ収集や、接点入出力を実装したセンサーの監視、制御をLoRaWAN®を介して行うことが可能です。
また、バッテリーでの動作を考慮した低消費電力設計となっています。
装置分類
LoRa®エンドデバイス
接続構成
LoRaWAN®,
LoRa®SPN
伝送路IF
920MHz
端末側IF
アナログ入力,
接点
LoRaWAN®仕様に準拠（Class A/C）
標準アナログ入力4ポート／デジタル入力4ポート（パルスカウント1ポート、接点3ポート）／デジタル出力4ポート
広い電源入力範囲（外部電源：DC+5V～+24V／バッテリー：DC+3V）
プログラミングは不要（コマンドによる設定のみで動作可能）

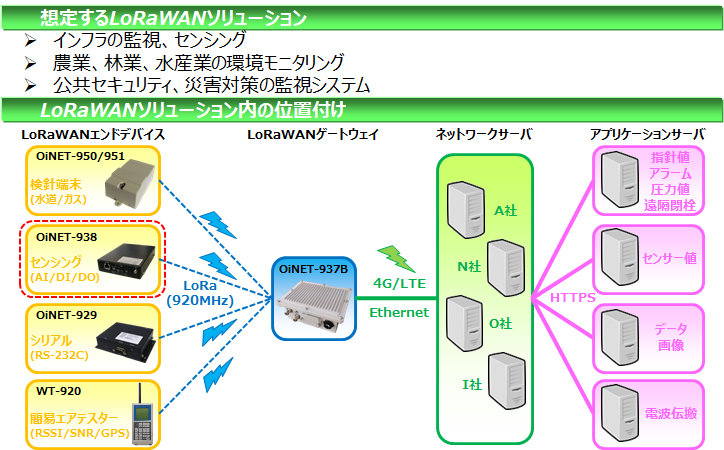

構成例
![OiNET-938[LoRaWAN] 構成例](/sites/default/files/2019-10/OiNET-938_lorawan_diagram.png)
主な仕様
| 材質／色 | 板金 ／ 黒（レザートーン） | |
| サイズ／重量 | 標準構成145×104×30mm（突起物を含まず）／ 500g（アンテナを含まず） | |
| 電源／消費電力 | 外部電源 ：[1]．マイクロUSBタイプB：+5V±5% [2]．添付コネクタ：DC+5V～DC+24V バッテリー：[3]．専用コネクタ：+3V±5% ／ 5W以下（待機時：3mW以下「+3V入力時」） |
|
| 外部インタフェース | インタフェース構成 | 標準構成：[AI：4]＋[DI：4・DO：4] |
| AI（アナログ入力） | ①電圧入力：0～5V（ADC出力値：0～16000） ※入力「電圧／電流」および給電「5V／12V」は設定切替 ②電流入力：4～20mA（ADC出力値：3187～15936） |
|
| DI（デジタル入力） | ①ノーマルモード ：Open ／ Close ②状変モード ：検出無し ／ 立ち上がりエッジ ／ 立ち下がりエッジ ／ 立ち上がり・立ち下がりの両エッジ ③パルスカウンタモード：検出可能パルス幅（100[ms]～2550[ms]）※パルスカウンタ積算値を保持 |
|
| DO（デジタル出力） | ①ノーマル ：Open ／ Close ②ワンショット：Open ⇒ Close → Open / Close → Open ⇒ Close（出力可能時間（100[ms]～25.5[s]）） |
|
| 外部アンテナ | ホイップアンテナ：2.15dBi ※標準アンテナ以外を利用する場合はご相談ください。 | |
| 使用条件／冷却方法 | -20～+60℃、20%～90%（結露、氷結なきこと） ／ 自然空冷 | |
|
|
||
