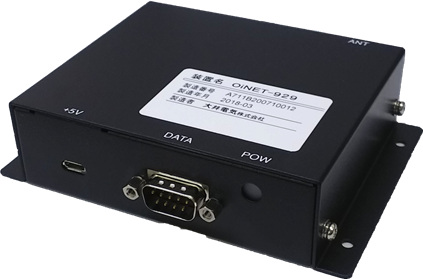

PoC用LoRaWAN®エンドデバイス
OiNET-929
OiNET-929はRS-232Cシリアルインターフェースを具備したLoRaWAN®エンドデバイスです。RS-232Cで出力される各種センサーのデータをLoRaWAN®を用いて収集することが可能です。また、データをSF毎に送信可能なサイズに分割送信する機能を実装しており、LoRaWAN®で一度に送信できないようなデータでも伝送することが可能となります。
装置分類
LoRa®エンドデバイス
接続構成
LoRaWAN®,
LoRa®SPN,
LoRa®P2P
伝送路IF
920MHz
端末側IF
シリアル
電源
マイクロUSBタイプB
LoRaWAN®仕様に準拠（Class A/B※/C）
※バージョンアップにより対応
シリアルインターフェースから任意のデータLoRaWAN®を使って送信可能
SF毎にデータを送信可能サイズに分割して送信することが可能
プログラミングは不要（コマンドによる設定のみで動作可能）

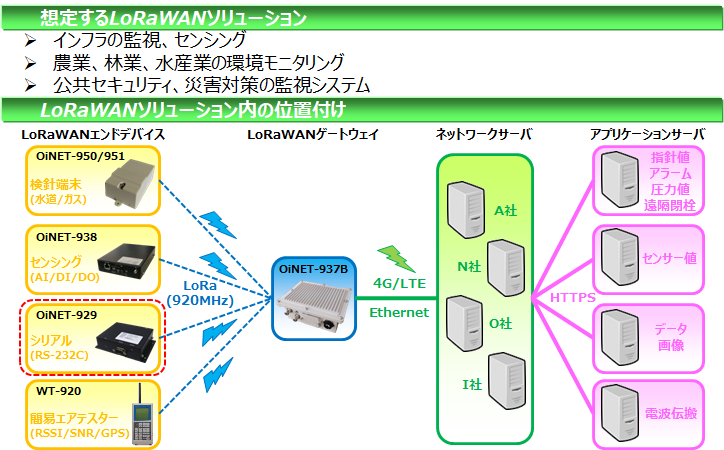

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
送信電力
|
20mW（特定小電力無線） |
|
|
材質／色
|
板金 ／ 黒（レザートーン） |
|
|
サイズ／重量
|
100×85×30mm（突起物を含まず）／ 310g（アンテナを含まず） |
|
|
電源
|
外部電源 マイクロUSBタイプB：+5V±5% |
|
|
消費電力
|
送信時：150mW以下 |
|
|
外部インタフェース
|
シリアル通信規格／接続コネクタ： RS-232C ／ D-Sub9ピン |
|
|
シリアル通信モード
|
コマンドモード：内部送信コマンドによるUplink送信（ClassAのみ）／ 分割機能 なし） |
|
|
外部アンテナ
|
ホイップアンテナ：2.15dBi ※標準のアンテナ以外を利用する場合はご相談ください |
|
|
使用条件／冷却方法
|
-20～+60℃、25%～85%（結露、氷結なきこと）／ 自然空冷 |
※仕様および外観は改良のため予告なく変更されることがあります。
