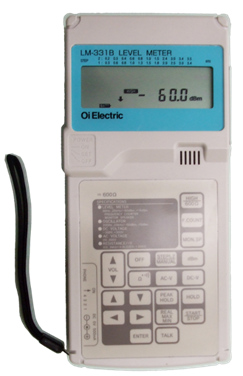

多機能レベル測定器
LM-331B
音声帯域の伝送路や伝送装置および通信機器の試験・保守に必要な機能を搭載したハンディタイプの多機能レベル測定器です。伝送路や伝送装置及び通信機器の試験・保守をサポートします。
装置分類
伝送特性用測定器
電源
ACアダプター、単三電池
発振器、レベル計、直流電圧計、交流電圧計、抵抗計から構成されており、ハンディタイプで高性能です。
測定値はデジタル表示で直読でき、ピークホールド機能により最大値/最小値の保持が可能です。
単一周波測定機能により、ファクシミリやモデムのアンサートーンの測定が可能です。
スピーカ内蔵で音声信号のモニタが可能です。
4W専用線による対向通話が可能です。
ブザー音による導通チェックが可能です。
防水機能（IPX2相当） 。※測定端子部を除く
ストラップホールを3つ（上部1つ、下部2つ）とし、環境に合わせた使い分けが可能です。

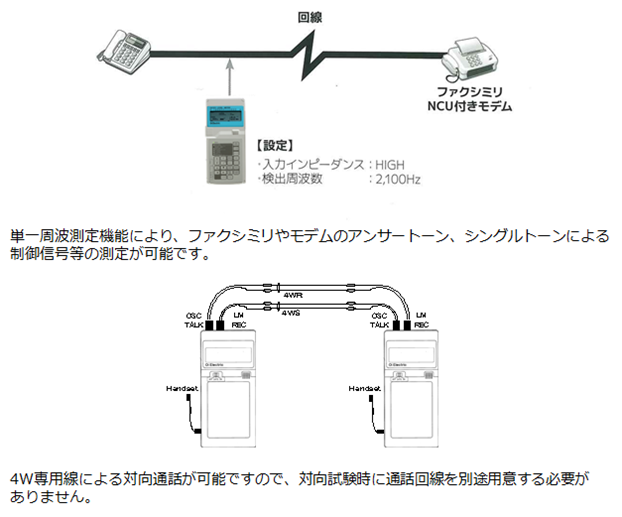

構成例
主な仕様
| 項 目 | 仕 様 | |
| レベル計 | 入力インピーダンス | 600Ω（600Ω±2%以内）平衡 / HIGH（50kΩ以上） *1kHzにて |
| レベル測定範囲 | -60dBm～+10dBm *↑（オーバーフロー） / ↓（アンダーフロー） 表示付き / 分解能：0.1dBm | |
| レベル測定確度 | 80Hz≦ ＜300Hz：±1.0dB以内、300Hz≦ ≦4kHz：±0.5dB以内、4kHz＜：±1.0dB以内 | |
| 絶対最大入力レベル | +20dBm *HIGH設定時、一般加入回線への接続可能 | |
| 測定周波数範囲 | 80Hz～25kHz | |
| 直線性 | -60dBm≦ ＜-50dBm：±0.5dB以内 、 -50dBm≦ ≦+10dBm：±0.3dB以内 | |
| 周波数カウンタ | 80Hz～25000Hz / 表示分解能：1Hz / 計数誤差：±2Hz （正弦波計数時） | |
| モニタスピーカ | 入力信号をモニタスピーカにてモニタ可能 （AGC回路、ボリューム付き） | |
| 発振器 | 出力インピーダンス | 600Ω（600Ω±10%以内）平衡 *1kHzにて |
| 発振周波数 | 200Hz～25kHz MANUAL設定： 設定分解能：10Hz STEP1設定： 0.3/0.6/0.8/1.0/1.3/1.5/1.8/2.0/2.5/3.0/3.4 kHz STEP2設定： 0.2/0.3/0.4/0.6/0.8/1.0/1.5/2.4/3.0/3.4/3.5 kHz | |
| 周波数確度 | ±0.01%以内 | |
| 出力レベル | -50dBm～+5dBm / 設定分解能：1dBm | |
| 出力レベル確度 | 200Hz≦ ＜300Hz：±0.5dB以内、300Hz≦ ≦4kHz：±0.2dB以内、4kHz＜ ≦10kHz：±0.3dB以内、10kHz＜ ≦25kHz：±0.5dB以内 | |
| 信号純度 | 総合歪率：40dB以上 *300Hz～3.4kHz / 0dBmにて 不要送出：4kHz≦ ＜8kHz：p-30dB以下、8kHz≦ ＜12kHz：p-50dB以下、12kHz≦ ＜50kHz：p-60dB以下 *p：1kHz / 0dBm | |
| 直流電圧計 | 電圧測定範囲 | 0V～±300V *↑（オーバーフロー） / ↓（アンダーフロー） 表示付き 分解能：0.000V～±9.999V ： 0.001V ±10.00V～±29.99V：0.01V ±30.0V～±300.0V：0.1V |
| 入力抵抗 | 5MΩ以上 | |
| 絶対最大印可電圧 | 500V （DC/AC共） | |
| 確度 | ±（0.5%+2デジット）以内 | |
| 交流電圧計 | 電圧測定範囲 | 0V～300V *↑（オーバーフロー） 表示付き / 分解能：1V |
| 周波数範囲 | 50Hz～1kHz | |
| 入力抵抗 | 5MΩ以上 | |
| 絶対最大印可電圧 | 500V （DC/AC共） | |
| 確度 | ±（2%+2デジット）以内 | |
| 抵抗計 | 抵抗測定範囲 | 0～3MΩ *↑（オーバーフロー） 表示付き 分解能：0Ω～999Ω、1.000kΩ～3.299kΩ：1Ω 3.30kΩ～32.99kΩ：10Ω 33.0kΩ～329.9kΩ：100Ω 330kΩ～999kΩ、1.000MΩ～3.000MΩ：1kΩ |
| 絶対最大印可電圧 | 450V （DC/AC共） | |
| 確度 | ±（2%+2デジット）以内 | |
| 導通チェック | 200Ω未満でブザー鳴動 *導通チェック時の測定範囲は0Ω～999Ω（分解能：1Ω） | |
| ピークホールド | 機能ON後、測定値の最大値/最小値を保持 | |
| 単一周波測定機能 | 設定された周波数検出時のレベルを保持 設定周波数範囲： 300Hz～24kHz （10Hz単位） 、検出周波数範囲：設定周波数±50Hz以内 、検出時間：1500msec以内 | |
| 通話機能 | 4W専用線による対向通話 | |
| 電源 | 単3乾電池4本 *充電式乾電池（1.2V）使用可能 / ACアダプタ（ACP-311M） | |
| 性能保証 温度/湿度 | 温度：0℃～40℃ / 相対湿度：20%～85% （結露無き事） | |
| 寸法 / 質量 | 寸法：W93ｘD29.5ｘH207mm / 質量：約450g （乾電池含まず） | |
