EMSコントローラ
OiNET-649/917/918

無線(特小920MHz帯)による温湿度センサーと、有線接続(Anywire伝送方式)による電流測定および接点(パルス)入力ターミナルにより、温湿度/電流/接点情報を収集して「見える化」を行うセンサー監視システムと、ラック構成を管理する設備情報管理システムから構成されます。

装置分類
xEMS
接続構成
単体
伝送路IF
10BASE-T/100BASE-TX
端末側IF
920MHz無線
電源
AC100V

多ポイントのデータ計測・監視

(温度・湿度:1024/電流:1500/接点:400)

通信配線の簡略、省配線化

(温度・湿度:無線接続/電流・接点:Anywire接続)

監視端末のWebブラウザによる遠隔監視・保守

計測値の分布表示、グラフ表示、データ表示機能具備

温度・湿度・電流閾値超過、ブレーカトリップ時の警報通知機能

(音声通報、SNMP Trap、メール送信による通知)

データセンターのフロア、ラック、実装機器のリソース管理が可能

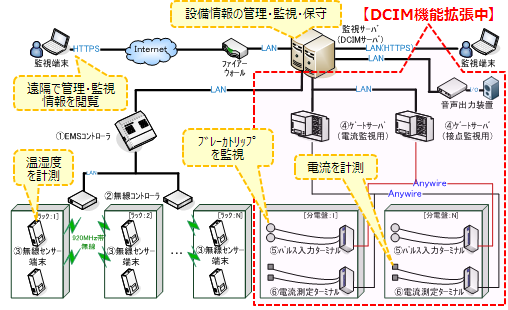

構成例

oinet-649

主な仕様

仕様
監視サーバ S/W LINUX/WEBサーバ/RDBMS/WEBアプリ
(2016年度機能拡張予定)
監視端末 S/W WEBブラウザ(IE推奨)
EMSコントローラ 通信I/F 有線LAN×2
無線コントローラ 通信I/F 有線LAN/特小920M(100[kbps]/20[mW])
無線センサー端末 通信I/F
センサー
特小920M(100[kbps]/20[mW])
温度 0~50[℃]/湿度 0~90[%]
ゲートサーバ 通信 有線LAN/Anywire
電流測定ターミナル I/F 通信:Anywire/計測:クランプCT入力
パルス入力ターミナル I/F 通信:Anywire/計測:接点入力
外形寸法/重量 ①EMSコントローラ  H:195×W:205×D:50[mm] / 650[g]
②無線コントローラ H:165×W:225×D:40[mm] / 800[g]
③無線センサー端末 H:165×W: 80×D:27[mm] / 200[g]
