OiNET-928/929
LoRa/LoRaWANエンドノード
開発中

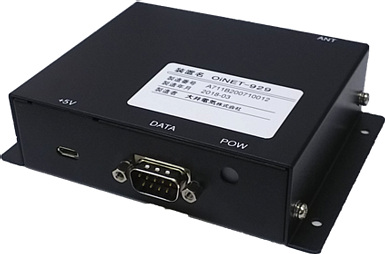

OiNET-928/929

OiNET-928/929はRS-232Cシリアルインターフェースを具備したLoRa無線ユニットです。RS-232Cで出力される各種センサーデータを、LoRa無線を用いて収集可能です。また、データの分割送信する機能を実装しており、比較的大きなデータをLoRa無線で通信可能です。OiNET-928はプライベートLoRa、OiNET-929はLoRaWANに対応しています。

装置分類
特定小電力920MHzセンサー
伝送路IF
920MHz
端末側IF
RS-232C

プライベートLoRa、LoRaWAN仕様に準拠(Class A/B/C)

シリアルインターフェースから任意のデータをLoRa無線を使って送信可能

データを分割して送信することが可能

構成例

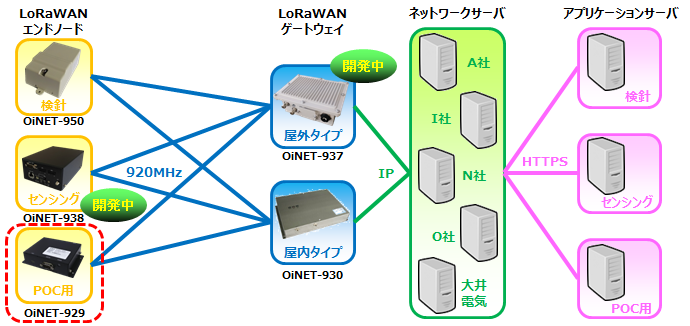

OiNET-928/929構成例

主な仕様

項目 仕様 備考
送信電力

20mW(特定小電力無線)

材質/色

板金/黒(レザートーン)

サイズ/重量

幅:100×高さ:85×奥行き:30mm(突起物を含まず) / 1kg以下

電源電圧

外部電源 マイクロUSBタイプB:+5V±5%

消費電力

送信時:150mW以下
受信時:80mW以下

外部インタフェース

RS-232C

外部アンテナ

ホイップアンテナ:2.15dBi
※標準のアンテナ以外を利用する場合はご相談ください。

使用条件/冷却方法

-20~+50℃、5%~95%(結露、氷結なきこと) / 自然空冷


準拠規格

ARIB STD-T108 / LoRaWAN V1.0.2 Class A/B/C(OiNET-929)

使用中心周波数

920.6~923.4MHz(200kHz:15波) / 920.7~923.3MHz(400kHz:13波)

変調方式:通信速度

LoRa方式  :0.2~10kbps(SF12~SF7)
FSK変調方式 :50/100kbps(帯域幅:200/400kHz)

※仕様および外観は改良のため予告なく変更されることがあります。
