OiNET-962
高信頼性シリアル用ED(鉄道他向け)
新製品

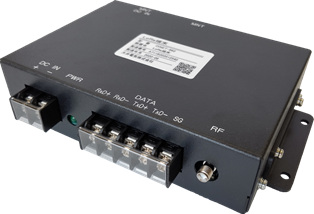

OiNET-962

OiNET-962はRS-485シリアルインターフェースを具備したLoRa®P2Pエンドデバイスです。
鉄道信号保安部品用に各種試験をクリアしている信頼性の高い仕様となっています。
※本製品はSF7のみ使用可能となります。

装置分類
LoRa®P2P
接続構成
単体
伝送路IF
920MHz
端末側IF
RS-485
電源
マイクロUSBタイプB,
端子台(絶縁)

鉄道信号保安部品用の絶縁抵抗・耐電圧試験済み

鉄道信号保安部品用の耐振動・耐衝撃試験済み

構成例

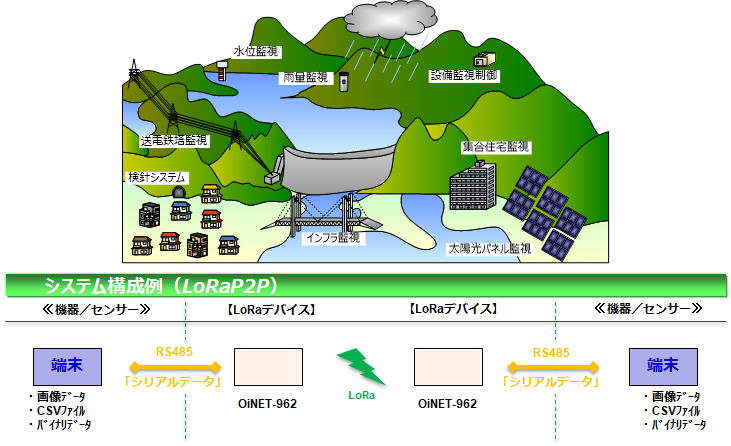

OiNET-962 構成例(仮)

主な仕様

送信電力 20mW(特定小電力無線)
材質/色 板金 / ベージュ
サイズ/重量 169×107×38mm(突起物を含まず)/ 1.0kg以下(アンテナを含まず)
電源 マイクロUSBタイプB(非絶縁):DC+5V±5%
端子台(絶縁):DC+4.5~+9V
消費電力 送信時:1,500mW以下
受信時:1,100mW以下
外部インタフェース シリアル通信規格/接続コネクタ:RS-485 / D-Sub9ピン
シリアル通信モード コマンドモード:内部送信コマンドによるUplink送信(ClassAのみ)/ 分割機能なし
トランスペアレントモード:指定シリアル電文(STX…ETX)によるパケット送信 / 受信/ 分割機能なし
外部アンテナ スリーブアンテナ:3dBi ※標準のアンテナ以外を利用する場合はご相談ください
使用条件/冷却方法 -20~+60℃、95%以下(結露、氷結なきこと)/ 自然空冷
