1.5M 低遅延モデム
新製品
ODN-369
本装置は、メタル通信線を伝送媒体とし1.5M信号を伝送するメタル伝送装置です。
デジタル列車無線システムをメタル通信線で構築するためのモデム装置になります。
装置分類
搬送装置
接続構成
対向接続（1：1）
伝送路IF
メタル
端末側IF
1.5M電気（JT-G703／JT-I.431-a）
電源
AC100V,
AC200V,
DC-24V,
DC-48V
低遅延化
デジタル列車無線システムを構築するうえで規定される伝送遅延時間を満足すべく、伝送遅延時間の低遅延化を実現しています。
安定供給
モデムインターフェースをプログラマブル・デバイスを用いて自社開発しております。安定供給・継続生産が可能！
伝送距離
メタルケーブル1Pにて約 6.0kmの伝送可能！（線径：0.9Φ、送信レベル：0dBm） ※伝送距離は回線状況により変動します。
伝送品質モニタ
伝送品質として保証するビットエラーレート 1.0×10-7 に対してのマージン表示が可能です。
伝送品質ログ
指定した時刻に測定した伝送品質レベルを表示・保存が可能！ 伝送路の劣化具合の判断にご使用頂けます。

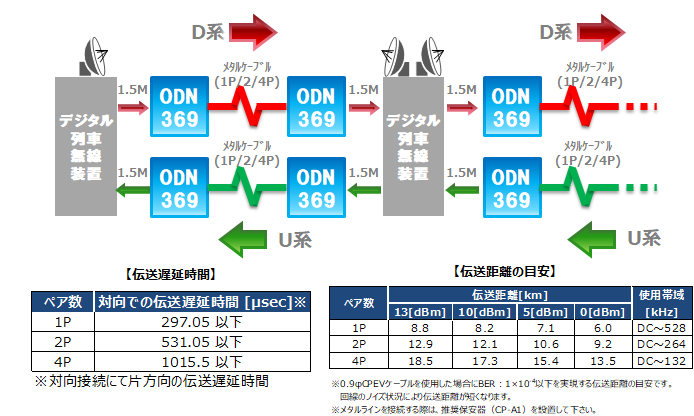

構成例
主な仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
|
伝送路インターフェース
|
1P/2P/4P |
|
|
端末インターフェース
|
1.5M電気×1 |
|
|
監視インターフェース
|
10BASE-T/100BASE-TX×1 |
|
|
温度（性能保証）
|
0～40℃ |
|
|
湿度（性能保証）
|
40～85% |
|
|
冷却方式
|
自然空冷 |
装置上部に、放熱スペース44mm設けること |
|
電源入力
|
AC100/200V DC24/48V |
電源二重化及び二系統受電可 |
|
消費電力
|
50W以下 |
|
|
外観
|
430±1（W）×300±2（D）×132±0.5（H）mm |
ラックマウント形 |
※仕様および外観は改良のため予告なく変更されることがあります。
但し、氷結・結露なきこと
